Технические характеристики

НАЗНАЧЕНИЕ АСУТП ПОДСТАНЦИЙ

ПРИ СОЗДАНИИ АСУТП ПОДСТАНЦИЙ ПРЕСЛЕДУЮТСЯ СЛЕДУЮЩИЕ ЦЕЛИ:

• Повышение надежности и эффективности работы подстанции;

• Обеспечение требуемых показателей качества электроэнергии;
• Предотвращение развития аварий и уменьшение сроков ликвидации аварий;
• Снижение эксплуатационных расходов на подстанции.


ДЛЯ ДОСТИЖЕНИЯ УКАЗАННЫХ ЦЕЛЕЙ АСУТП ПОДСТАНЦИЙ ОБЕСПЕЧИВАЕТ РЕШЕНИЕ СЛЕДУЮЩИХ ЗАДАЧ:

• Автоматическое и оперативное удаленное управление и регулирование основным технологическим оборудованием подстанции;
• Мониторинг и контроль технологических процессов распределения и передачи электроэнергии;
• Мониторинг и контроль технического состояния основного высоковольтного оборудования;
• Технический учет электроэнергии;
• Контроль показателей качества электроэнергии;
• Обеспечение обмена информацией с верхним уровнем управления;
• Интеграция в единую систему существующих и создаваемых на объекте систем (РЗА, ПА, АИИС КУЭ и др.);
• Обеспечение персонала оперативной и отчетной документацией (оперативные журналы, ведомости, бланки переключений и т.п.)

ИСПОЛНЯЕМЫЕ ФУНКЦИИ

Исполняемые функции в АСУТП подстанции сгруппированы по следующим подсистемам:

• Сбор и передача данных;
• Оперативно-информационный комплекс;
• Администрирование и конфигурирование системы.


ИСПОЛНЯЕМЫЕ ФУНКЦИИ СБОРА И ПЕРЕДАЧИ ДАННЫХ:

• Поддержка стандартных протоколов сбора и передачи данных – Modbus (TCP, RTU), МЭК 60870-5-101, МЭК 60870-5-103, МЭК 60870-5-104, ION, СЭТ;
• Прием и передача команд телеуправления;
• Резервирование каналов связи;
• Привязка принимаемой телеинформации к единому времени;
• Поддержка различных видов цифровых интерфейсов – RS-232/422/485, Ethernet;
• Поддержка различных видов каналов связи – GSM-модемов, радиомодемов, PLC-модемов, современных ВЧ-модемов, модемов для физических линий связи.

ИСПОЛНЯЕМЫЕ ФУНКЦИИ ОПЕРАТИВНО-ИНФОРМАЦИОННОГО КОМПЛЕКСА:

• Многоуровневый контроль установленных значений параметров;
• Расчет значений параметров на основе произвольных, определяемых пользователем формул;
• Формирование и рассылка сигналов на основе анализа переключений коммутационных аппаратов, превышения значений установок аналоговых параметров;
• Ведение архивов событий и собираемых параметров с настраиваемой глубиной хранения; Возможность оперативного выбора источников данных для обрабатываемых параметров – телеметрические данные, ручной ввод значений, рассчитываемый параметр;
• Расчет средних, интегральных параметров на различных интервалах;
• Запись архивов мгновенных значений по настраиваемым событиям;
• Выполнение одно и двухступенчатых команд телеуправления.

ИСПОЛНЯЕМЫЕ ФУНКЦИИ ПРЕДСТАВЛЕНИЯ ДАННЫХ ПОЛЬЗОВАТЕЛЮ:

• Отображение оперативных данных в виде информационных панелей с аналоговыми и дискретными параметрами;

• Отображение оперативных данных в виде однолинейных схем;
• Отображение аналоговых данных в виде графиков;
• Отображение архивных параметров в виде таблиц и графиков;
• Отображение журналов событий в виде отчетов.

ИСПОЛНЯЕМЫЕ ФУНКЦИИ АДМИНИСТРИРОВАНИЯ И КОНФИГУРИРОВАНИЯ СИСТЕМЫ:

• Конфигурирование iSMS осуществляется с помощью WEB-приложения;
• Хранение конфигурации системы организуется в СУБД, которая может располагаться локально на аппаратных средствах iSMS или на внешнем сервере;
• Построение системы, работающей в режиме “горячего резервирования”;
• Выполнение функций самодиагностики системы с оповещением персонала о неисправностях и записью в системные журналы;
• Синхронизация времени от внешнего сервера точного времени по протоколам IMEA, NTP, IRIG-B;
• Возможность установки собственного эталонного источника времени (встраиваемый GSM/ГЛОНАСС модуль).

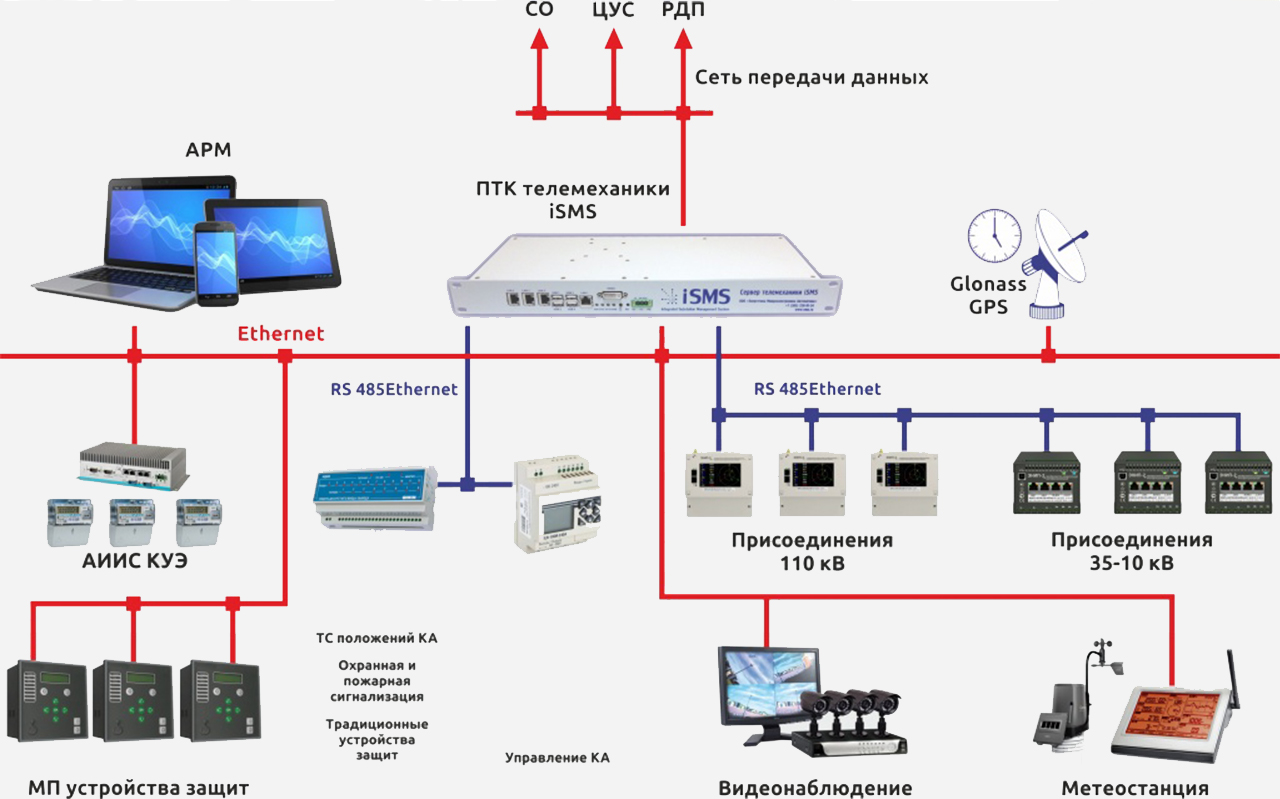

СОСТАВ АСУТП ПС МОЖНО РАЗДЕЛИТЬ НА ТРИ УРОВНЯ:

1. Верхний уровень

Сюда относятся средства передачи и представления информации для оперативного и инженерно– технического персонала, а так же рабочие места пользователей. Взаимодействие между ПТС всех уровней осуществляется посредством локальной вычислительной сети (ЛВС) Ethernet.

2. Средний уровень

Состав и структура устройств верхнего и среднего уровней АСУТП ПС обеспечивают возможность увеличения объемов обрабатываемой информации, а также возможность интеграции существующих на подстанции автоматизированных систем (РЗА, видеонаблюдение, метеостанция, регистраторы аварийных процессов, АИИС КУЭ) в единую информационную систему.

3. Нижний уровень

Сюда относятся все устройства, которые непосредственно связаны с объектами управления. С их помощью обеспечивается сбор информации, необходимой для функционирования системы. Основой ПТС нижнего (полевого) уровня являются многофункциональные измерительные преобразователи, регистраторы аварийных событий, устройства сбора информации о положениях коммутационных аппаратов, модули исполнения команд телеуправления.

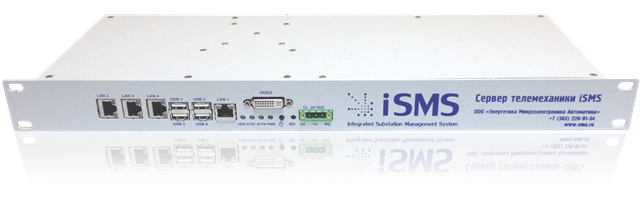

АРХИТЕКТУРА ПОСТРОЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СЕРВЕРА iSMS

Программное обеспечение iSMS построено с использованием клиент-серверной архитектуры. Серверная часть представляет набор сервисов, позволяющий легко формировать архитектуру программного обеспечения, исходя из требуемого набора функций.

В архитектуре программного обеспечения iSMS можно выделить три уровня сервисов:

1) МОДУЛИ ОБРАБОТКИ ТЕХНОЛОГИЧЕСКОЙ ИНФОРМАЦИИ:

• Программные модули сбора данных;
• Программные модули оперативно-информационного комплекса;
• Модули конфигурирования и администрирования;
• Программное обеспечение СУБД.

2) ИНТЕРФЕЙСНЫЕ АДАПТЕРЫ:

Задача этих модулей состоит в организации взаимодействия с WEB-сервером iSMS.

3) WEB-СЕРВЕР iSMS:

Обеспечивает взаимодействие с клиентским ПО по протоколу HTTP/HTPPS. Клиентское ПО работает в любом современном браузере, поддерживающем HTML5 и Java Script.

БАЗА ДАННЫХ iSMS

Для описания объекта внедрения, а также хранения настроечной и конфигурационной информации, используется MySQL - современная, надежная реляционная СУБД;

Кроме настроечной и конфигурационной информации в СУБД хранятся архивы измеряемых параметров, журналы событий и сообщений, генерируемых системой iSMS;

Инструментальные средства, обеспечивающие информационное наполнение базы данных iSMS, работают в WEB-браузере;

Программные средства iSMS также позволяют производить загрузку текущей конфигурации системы из внешней СУБД с последующим сохранением конфигурации локально на сервере iSMS. В случае недоступности внешней СУБД загрузка конфигурации системы будет произведена из локальной копии.

СЕРВЕРНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Системное программное обеспечение: В качестве системного программного обеспечения сервера iSMS применяется операционная система Linux. Это надежное и проверенное промышленное решение.

Прикладное программное обеспечение: Прикладное программное обеспечение построено по модульному принципу, что позволяет масштабировать целевую АСУТП в зависимости от объемов решаемых задач для подстанций различного назначения и классов напряжений. Все информационное взаимодействие между программными модулями производится по унифицированным протоколам обмена данными с открытой спецификацией.

Программные модули прикладного программного обеспечения объединяются в следующие группы:

ТЕХНОЛОГИЧЕСКИЕ СЕРВЕРНЫЕ ПРИЛОЖЕНИЯ:

К технологическим серверным приложениям относятся программные модули, выполняющие функции:

• Сбора и обработки данных;
• Оперативно-информационного комплекса.


СЕРВЕРНЫЕ ПРИЛОЖЕНИЯ ДЛЯ АДМИНИСТРИРОВАНИЯ:

• Синхронизация времени на всех аппаратных средствах АСУТП;
• Самодиагностика программно-аппаратных средств;
• “Горячее” резервирование серверов iSMS;
• Репликация данных в резервированных системах.

СРЕДСТВА ДОСТУПА К БАЗЕ ДАННЫХ:

В качестве средств доступа к данным, хранящимся в СУБД, применяются как стандартные ODBC- драйверы, так и нативные библиотеки. Доступ к данным осуществляется посредством SQL запросов.

ИНТЕРФЕЙСНЫЕ WEB-АДАПТЕРЫ:

Для взаимодействия с WEB-сервером iSMS с целью обмена оперативными данными применены интерфейсные адаптеры. Они представляют собой загружаемые модули, осуществляющие трансляцию http/https запросов WEB-клиента в запросы внутреннего открытого протокола сервера АСУТП.

ПРОГРАММНЫЕ СРЕДСТВА РАБОЧИХ МЕСТ iSMS

СИСТЕМНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ АРМ: В качестве системного программного обеспечения рабочих мест применяются все современные операционные системы.

ПРИКЛАДНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ АРМ: В качестве интернет-обозревателя для просмотра информации iSMS, настройки и конфигурирования системы, может быть применен любой современный браузер.

В iSMS применены открытые протоколы РСДУ2/5, которая является основой программно-технических комплексов ЦУС, ССПИ, СТМиС на многих предприятиях электроэнергетики России.
